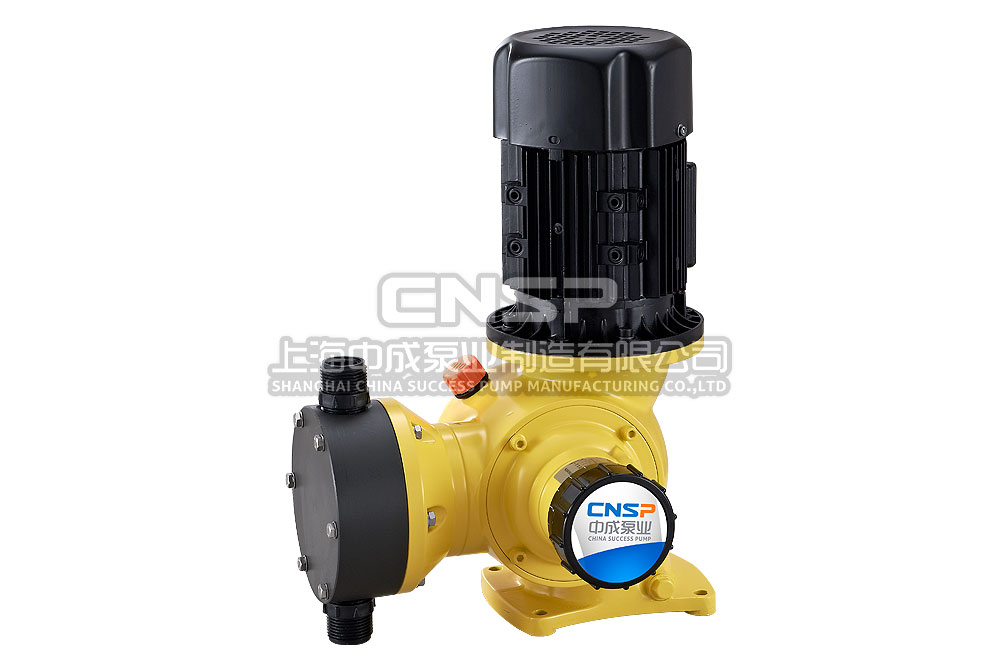

產品簡介

---

• 可調計量范圍：0-400L/H
• 壓力范圍：0-1.0MPa
• 驅動方式：電機驅動220V380V
• 控制方式：手動、自動控制(可接收4-20mA信號來調節流量)

GM系列精密機械隔膜式計量泵特點：

1. 隔膜計量泵操作安全，機械驅動隔膜。
2. 密封性好，無泄漏，裝配維修簡單安全。
3. 它可以傳輸高粘度介質，腐蝕性液體和危險性的化學品。
4. 流量調節能夠調節沖程長度或電機頻率。
5. 隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠不會包履，可有效提出升隔膜適用壽命。





GM系列精密機械隔膜計量泵泵頭部位材料	隔膜計量泵工作條件
計量泵頭： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯	環境溫度：-15℃-常溫
計量閥： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯	電機： 二相、三相標準電機或防爆電機
閥球： 二氧化硅、SUS304、SUS316、陶瓷	功率：0.25KW 0.37KW 0.55KW
密封： 聚四氟乙烯、聚氯乙烯	防護等級：IP54



性能參數本數據僅供參考，請以實際訂貨為準！

---

型號	流量 (L/H)	壓力 (Mpa)	沖次 (min-1)	電機功率 (kw)	進出口徑 (mm)	重重 (KG)
GM 5/1.2	5	1.2	48	0.25	φ8軟管舍過濾底閥及注射閥	21
GM 10/1.2	10	1.2	48	0.25	φ8軟管含過濾底閥及注射閥	21
GM 25/1.2	25	1	48	0.25	φ8軟管含過濾底閥及注射閥	21
GM 50/1.0	50	1	48	0.25	DN15	22
GM 90/0.7	90	0.7	96	0.37	DN15	22
GM 120/0.7	120	0.7	48	0.37	DN15	22
GM 170/0.7	170	0.7	96	0.37	DW15	22
GM 240/0.7	240	0.7	96	0.37	DN15	22
GM 330/0.5	330	0.5	144	0.37	DN15	22
GM 400/0.5	400	0.5	144	0.55	DN15	22
GM 500/0.5	500	0.5	144	0.55	DN15	22

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

GM系列精密機械隔膜式計量泵結構圖示
